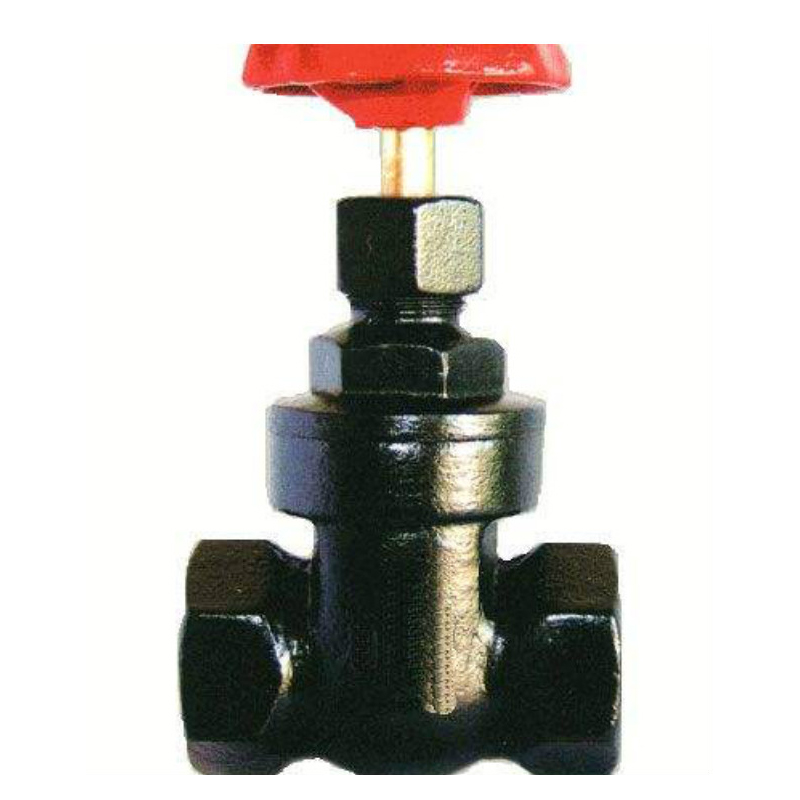

Z15T-10/16內螺紋閘閥
Z15T-16、Z11T-16鑄鐵內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到很大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。國標型號:Z15T
- 電 話：13909602150
- 郵 箱：ahytfmkj@163.com
產品描述
Z15T-16、Z11T-16鑄鐵內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到很大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
國標型號:Z15T-10、Z15T-16、Z15T-25、Z15T-40
美標型號:Z15T-150LB、Z15T-300LB、Z15T-600LB
日標型號:Z15T-5K、Z15T-10K、Z15T-20K、Z15T-40K
Z15T-16、Z11T-16鑄鐵內螺紋閘閥主要技術參數
型號
|
公稱壓力MPa | 試驗壓力MPa | 工作 溫度 | 使用 介質 | |
| 殼體 | 密封 | ||||
Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
主要技術參數
閥體閥蓋 | 灰鑄鐵 |
閥桿 | 碳鋼 |
閘板密封圈 | 銅 |
填料 | 油浸石棉盤根 |
主要外形尺寸
口徑 | 管螺紋 | 尺 寸 dimensions(mm) | |||||
L | L1 | S | H | Do | |||
15 | 1/2 | 65 | 12 | 27 | 105 | 65 | |
20 | 3/4 | 70 | 14 | 34 | 120 | 65 | |
25 | 1 | 80 | 15 | 42 | 150 | 80 | |
32 | 11/4 | 85 | 16 | 55 | 155 | 80 | |
40 | 11/2 | 95 | 20 | 60 | 170 | 100 | |
50 | 2 | 110 | 22 | 80 | 210 | 100 | |
65 | 21/2 | 120 | 25 | 95 | 240 | 135 | |
80 | 3 | 145 | 30 | 105 | 275 | 140 | |
100 | 4 | 155 | 30 | 135 | 300 | 160 | |
