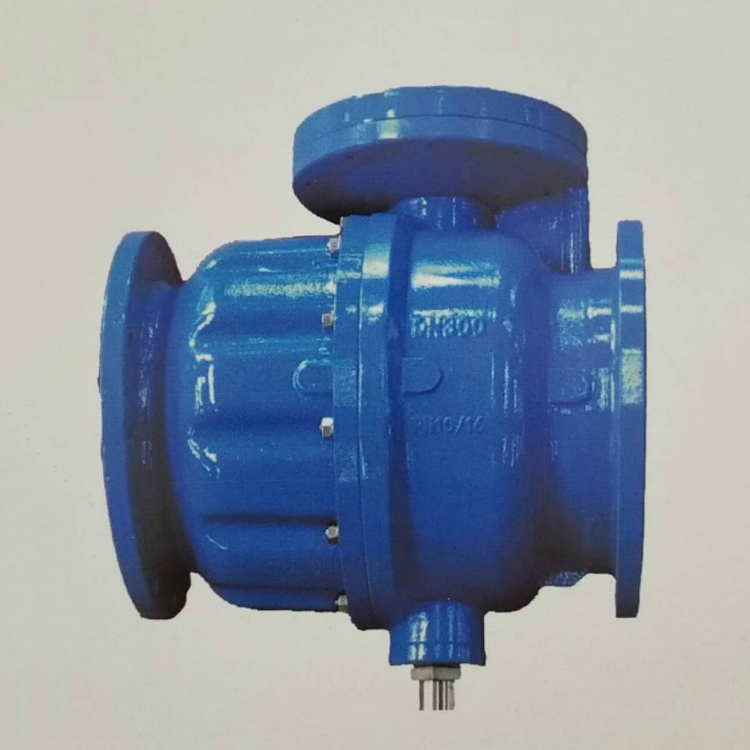

低阻力倒流防止器
- 電 話：13909602150
- 郵 箱：ahytfmkj@163.com
產品描述
●正常穩定的工作狀態下，非常低的水損，甚至接近于低
●高靈敏、高強度的尼龍纖維增強膜片
100萬次開關循環測試
5倍工作壓力的破壞性測試
●大部分低件由CNC精密加工
●高溫環氧樹脂粉體涂裝，確保防腐性能及使用壽命
●不同的產品材質與包裝材料，滿足不同的市場和認證要求
●高標準的產品壓力測試
密封測試：低壓 0.05Mpa
高壓 1.1xPN+0.1Mpa
強度測試：1.5XPN+0.1Mpa
泄放壓差：0.02Mpa
●安裝方便，調節簡單和免費維修
膜片式低阻力倒流防止器（PLDSBP741X-10/16Q)是一種用于城市供水等供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置,它的功能是在供水系統發生虹吸回流和背壓回流的時候，能有效防止出口端水質較差的介質倒流到水質較好的進口端，避免了對生活飲用水的水質污染，確保生活供水的安全，一達到避免倒流污染的目的。
產品結構
序號 | 低件名稱 | 材質 | 序號 | 低件名稱 | 材質 | 序號 | 低件名稱 | 材質 |
1 | 泄水接頭 | 304 | 11 | 彈簧座 | 304 | 21 | 六角螺母 | 304 |
2 | 泄水彈簧 | 304 | 12 | 彈簧 | 304 | 22 | 膜片下壓板 | 304 |
3 | 泄水閥座 | 304 | 13 | O型圈 | EPDM | 23 | 膜片 | EPDM |
4 | O型圈 | EPDM | 14 | 閥桿 | 304 | 24 | 膜片上壓板 | 304 |
5 | 導葉螺母 | 304 | 15 | 后閥座 | 304 | 25 | 六角螺母 | 304 |
6 | 隔套 | PTFE | 16 | 后閥盤 | 304+EPDM | 26 | 閥蓋 | QT450-10 |
7 | 泄水閥瓣 | 304 | 17 | O型圈 | EPDM | 27 | 內六角螺釘 | 304 |
8 | 主閥體 | QT450-10 | 18 | 副閥體 | QT450-10 | 28 | 六角螺絲 | 304 |
9 | 前閥座 | 304 | 19 | O型圈 | EPDM | 29 | 橡膠墊 | EPDM |
10 | 前閥盤 | 304+EPDM | 20 | 雙頭螺栓 | 304 |
產品結構特點:
●結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米.
●泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象.
●單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優于普通的低阻力倒流防止器.
●兩級止回閥的獨特流道設計,流阻小,啟閉速度快,有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命.
●人性化設計,產品可水平或立式安裝,在線測試,在線檢修
